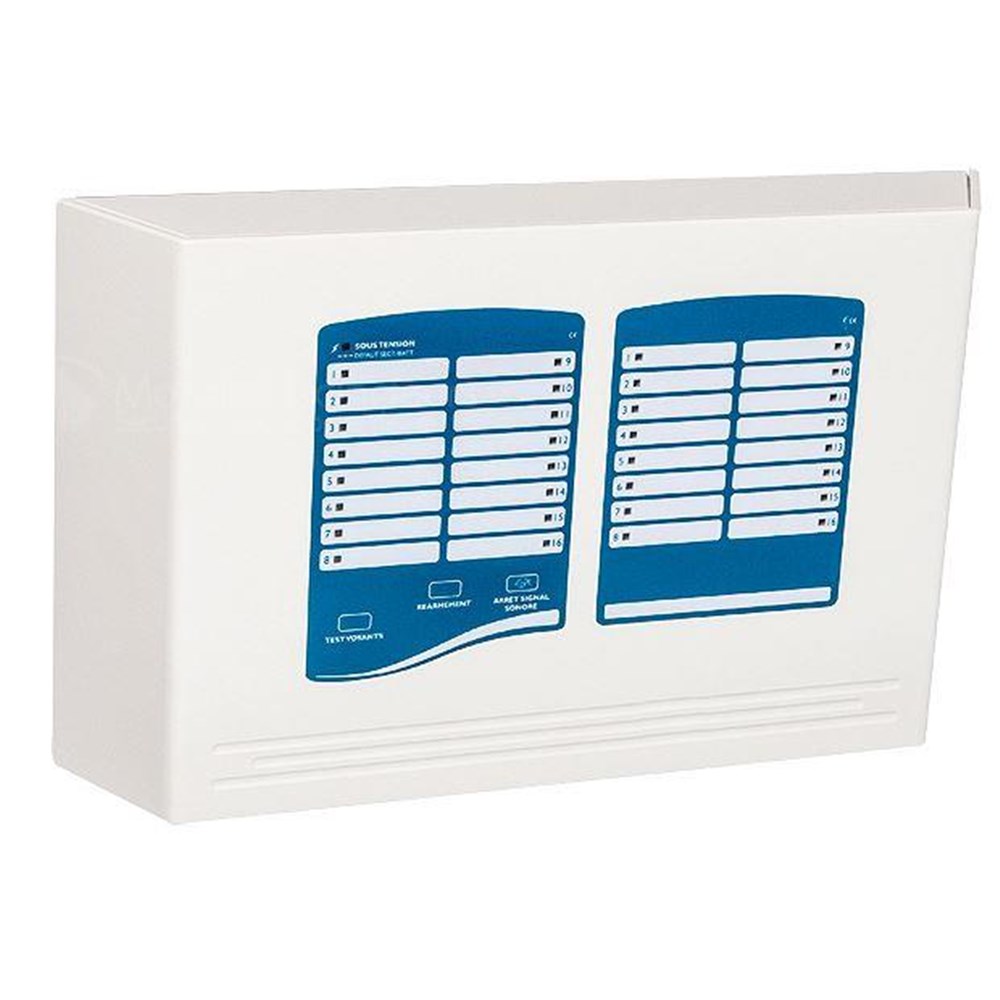

Technischer Alarm 16 Zonen + Relais

Das technische Alarmtableau wird in jeder Art von Gebäude (Heizraum, Aufzug, technische Räume usw.) verwendet, um technische Störungen von Anlagen zu melden. Die Eingangsinformationen sind vom Typ potentialfreier Kontakt normalerweise offen (NO) oder geschlossen (NC). Die Konfiguration der Kontaktart der Eingänge erfolgt über einen Mikroschalter (Dip Switch) auf der Rückseite der Frontplatte. Jeder Eingang kann individuell konfiguriert werden.

Optional ein Ausgangsrelais pro Zone, das einen potentialfreien NO- und NC-Kontakt liefert, der die Steuerung von Starkstrom ermöglicht. Alle Schalttafeln verfügen über einen potentialfreien Synthese-Wechselkontakt und einen Syntheseausgang, der im Fehlerfall versorgt wird.

Inbetriebnahme

1. Konfigurieren Sie die Kontaktart der Eingänge (NO oder NC) mithilfe des Dip-Schalters auf der Rückseite der Frontplatte.
2. Befestigen Sie die Tafel und schalten Sie sie ein. Warten Sie unbedingt 24 Stunden, damit der Akku optimal aufgeladen werden kann.

Betrieb

1. Wenn ein Eingang auf Störung geht, ertönt ein akustisches Signal und die entsprechende LED für diesen Eingang beginnt zu blinken.
2. Drücken Sie die Taste "Ton aus", um den "Signalton" zu quittieren. Die LED leuchtet dann dauerhaft.
3. Wenn der Fehler nicht mehr auftritt, kann er durch Drücken von "Rücksetzen" quittiert werden.
