Le tableau d'alarme technique est utilisé dans tout type de bâtiment (chaufferie, ascenseur, locaux techniques, etc.) pour signaler les défauts techniques d'installations. Les informations d'entrée sont de type contact libre de tout potentiel normalement ouvert (NO) ou fermé (NF). La configuration du type de contact des entrées s'effectue par l'intermédiaire d'un micro interrupteur (dip switch) placé au dos de la carte façade. Chaque entrée est configurable individuellement.
En option un relais en sortie par zone délivrant un contact NO et NF libre de tout potentiel permettant la commande de courants forts. Tous les tableaux possèdent un contact de synthèse inverseur libre de potentiel et une sortie de synthèse alimentée en cas de défaut.
Mise en service
1. Configurer le type de contact des entrées (NO ou NF) à l'aide du dip switch situé au dos de la façade.
2. Fixer le tableau et le mettre sous tension. Attendre impérativement 24 heures pour permettre une charge optimale de la batterie.
Fonctionnement
1. Lorsqu'une entrée se met en défaut, un signal sonore retentit et la diode correspondante à cette entrée se met à clignoter.
2. Appuyer sur le bouton "Arrêt signal sonore" pour acquitter ce dernier. La diode passe alors en feu fixe.
3. Lorsque le défaut disparaît, on peut l'acquitter en appuyant sur "Réarmement".
|
Compatibilité
|
Gamme 2
|
|
Garantie
|
18 mois
|
|

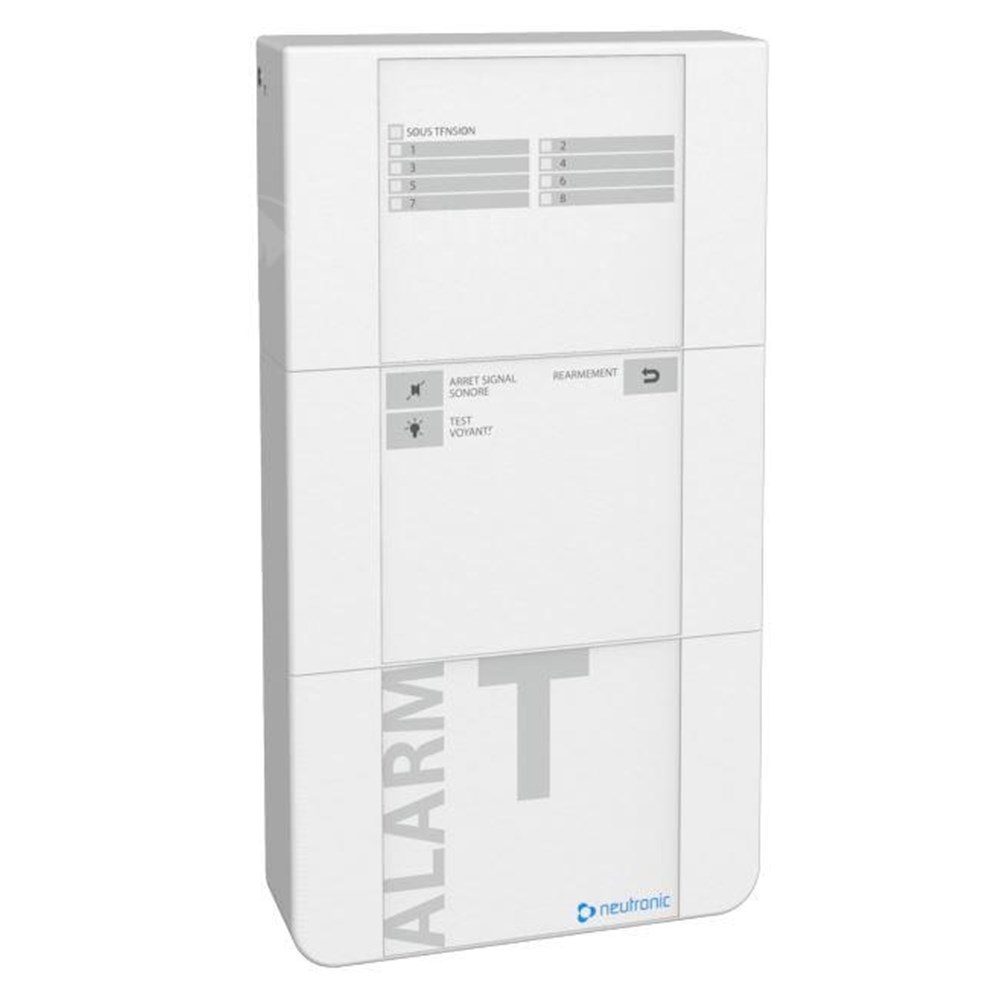

Alarmes techniques
|
8 Zones
Sans Relais
|
Réf. : ATT8
