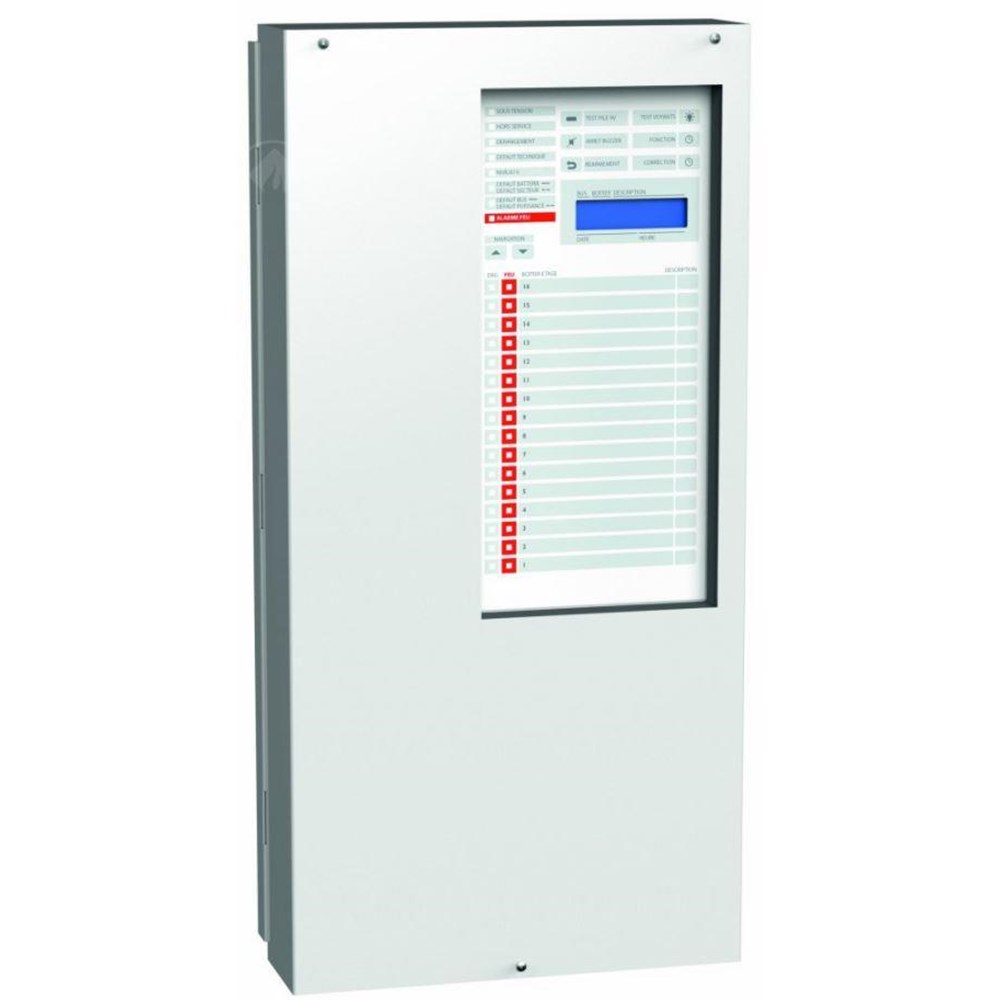

Centrale de désenfumage pour bâtiment d'habitation
Ce tableau de désenfumage gère le désenfumage sur un ou deux conduits :
- 32 étages sur un conduit
- 16 étages sur 2 conduits
A chaque niveau, un boîtier d'étage (BE) gère les différents organes et les communique à la centrale par l'intermédiaire de câbles de communications (BUS). La détection de fumée ou l'appui sur un déclencheur manuel (DM) engendre l'ouverture de trappes de désenfumage situées au même niveau, pour évacuer les fumées produites par l'incendie.
Un boîtier de commande manuelle ne commande que les organes de désenfumage raccordés sur le même boîtier d'étage. En absence de réarmement de la centrale, de nouvelles zones en alarme ne déclencheront pas automatiquement les autres sorties vers les organes de désenfumage. Cependant, à tout moment, il est possible de déclencher manuellement la commande des organes de désenfumage par l'intermédiaire d'un boîtier de commande qui sera raccordé sur le BE.
Tous les boîtiers d'étage, lignes de détection et de désenfumage sont surveillés : en cas de défaut, le voyant jaune de la zone concernée est activé. L'afficheur LCD permet de localiser clairement les zones de détection en alarme ou en dérangement et fournit les détails sur la nature des différents changements d'état du système. En cas de défaillance de l'un des boîtiers d'étage, le reste de l'installation reste opérationnelle, et le defaut est signalé sur l'écran LCD dès que le rétablissement de la ligne est réalisé.
La mise en service est guidée pas à pas avec l'écran LCD. La maintenance et le dépannage sont simplifiés : un diagnostic des pannes est affiché sur le boîtier d'étage par LEDs et sur la centrale par l'écran LCD.
Désenfumage
|
Centrale
|
Compatibilité
|
Gamme 2
|
Garantie
|
18 mois
|
Réf. : CDLED
