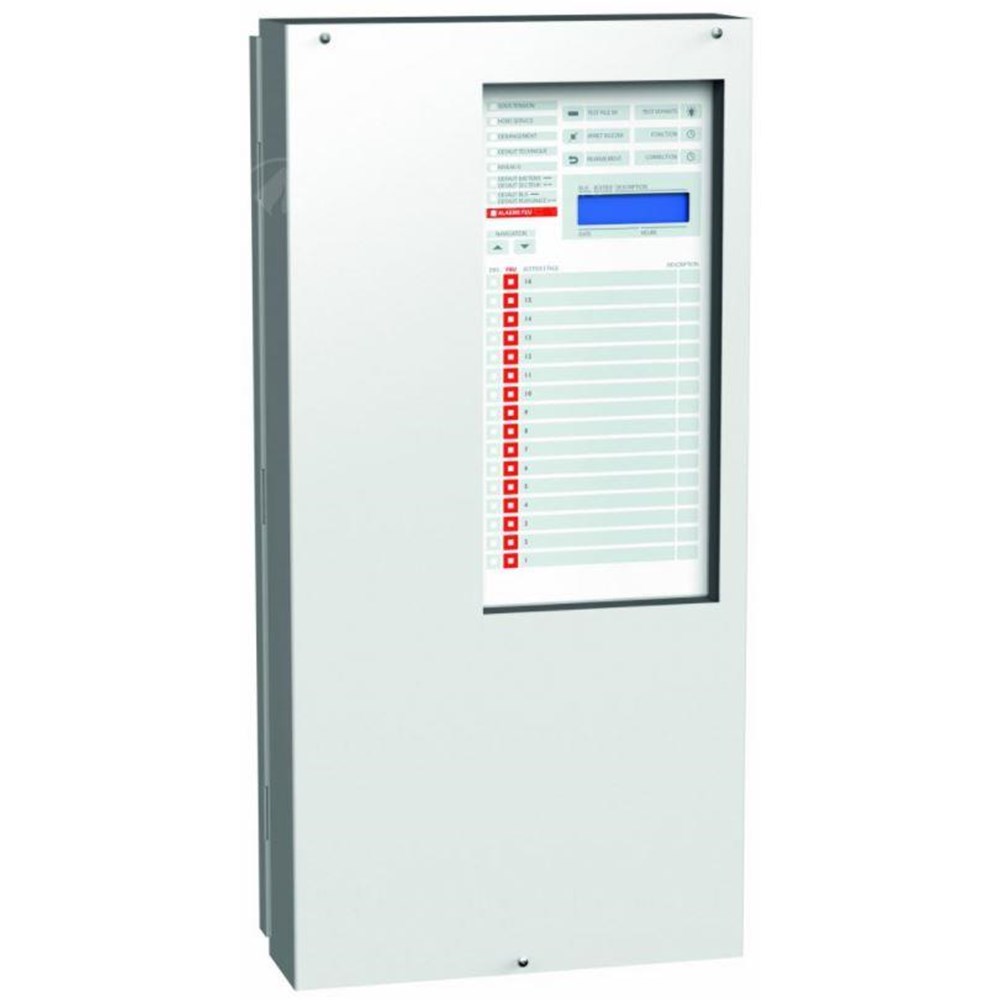

Centrale de désenfumage pour immeubles d’habitation
Centrale de désenfumage permettant d’asservir le désenfumage des circulations de deux bâtiments indépendants, s’ils possèdent une loge commune.
Si l’installation comporte un boîtier d’interface tourelle et un boîtier non-stop ascenseur alors le nombre d’étage maximum est ramène à 14. Il est possible de raccorder jusqu’à 5 interfaces tourelles et 4 interfaces non stop ascenseur.
A chaque niveau, un boîtier d’étage gère différents organes (position de volets de désenfumage, DAS, DM, détecteurs, etc…) et transmet les informations à la centrale par l’intermédiaire d’un câble de communication aussi appelé « ligne de BUS ».
En cas de défaut de communication entre les boîtiers d’étage ou avec la centrale, chaque d’étage fonctionnera de manière autonome. Ce fonctionnement appelé aussi « mode dégradé » permet de garantir un fonctionnement minimum en cas d’absolu nécessité. Le principe d’inter-vérouillage ne peut être conservé lorsque lrs boîtiers ne communiquent plus ensemble.
Caractéristiques Techniques :
- Dimensions (mm) : 510 x 254 x 89 - Blanc Satiné
- Indice de protection : IP 40
- Résistance aux chocs : IK 07
- Poids (avec emballage et batteries) : 10.6 kg
- Alimentation : 230 V, 50 Hz +/- 10% , 60 W max
- Source secondaire : 2 batteries au plomb 12 V - 7 Ah
- Source de sécurité : 1 pile 9 V 0.62 Ah - 6LR61 alcalines
- Fusible : [5 x 20 mm] de type F (rapide) 250 V - 1 A et 6 x 2 A
- Tension de service : 24 V +/-15%
- Nombre d’étages maximum : 16 par BUS
- Longueur de la ligne de détecteurs : 200 m
- Contact sec caractéristiques : 0.25 A - 250 Vac ou 1 A - 24 Vcc
- Contact sec : alarme BUS 1 et 2, dérangement général
- Contact sec : défaut technique, cde tourelles BUS 1 et 2
- Température de stockage : -20°C, +70°C
- Température de fonctionnement : -10°C, +55°C
- HR fonctionnement : <95 % sans condensation
Contenu de l'emballage :
- 1 centrale de désenfumage
- 1 Notice
- 2 Batteries 12V - 7 AH
Centrale
|
Centrale de désenfumage
|
Garantie
|
1 an
|
Réf. : CDLED
